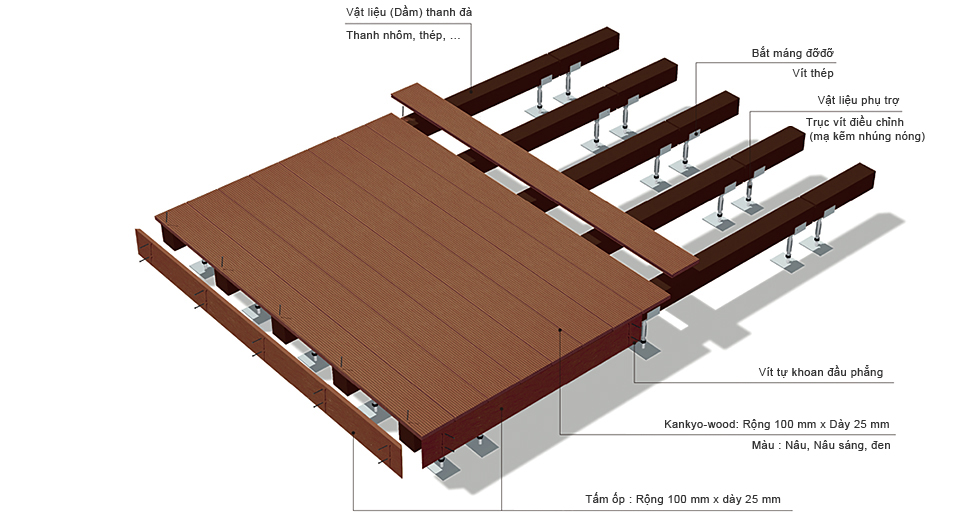

Thi công trong điều kiện sàn nâng cao so với mặt nền

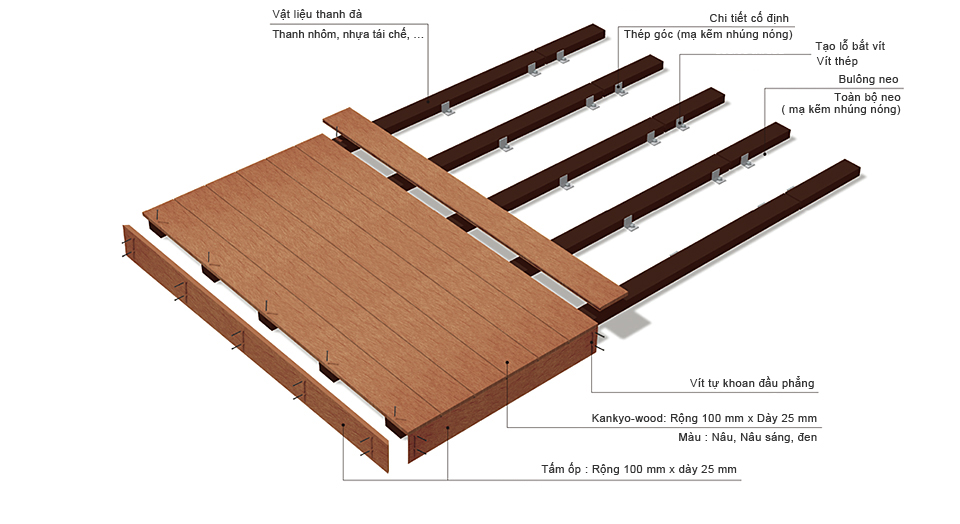

Thi công trong điều kiện không nâng cốt so với mặt nền
2. Hướng dẫn lắp đặt thực tế

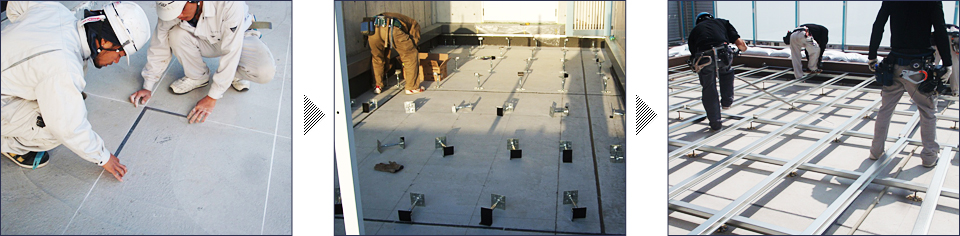

Đánh dấu vị trí đà- Đánh dấu vị trí trụ thép (điểm đặt trụ). -Cố định trụ thép bằng (điểm đặt trụ) bằng vít bê tông hoặc lỗ neo. -Thiết định dầm lên trụ thép. – Xem xét bước của dầm và thiết định thanh đà. – Bước đặt thanh đà lớn nhất là 500 mm (Nên đặt bước thanh đà nhỏ hơn 450 mm).
Thiết định trụ thép- Cố đinh trụ thép bằng vít bê tông hoặc lỗ neo.
Thiết định dầm- Bước đặt thanh đà nhỏ hơn 500 mm.
Thiết định thanh đà
– Bước đặt thanh đà nhỏ hơn 500 mm

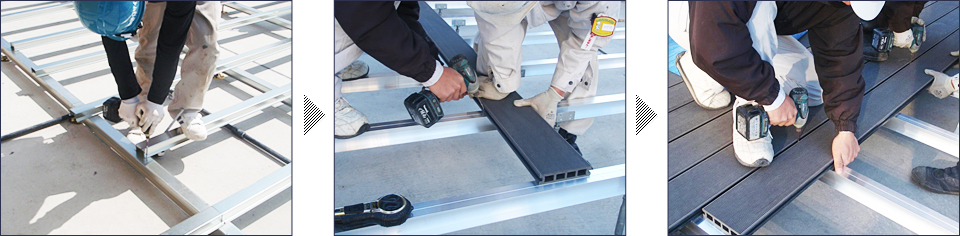

Thiết định tấm sàn đầu tiên
– Tạo một lỗ nghiêng trên tấm sàn đầu tiên và bắt tấm sàn vào thanh đà bằng vít. – Từ tấm sàn thứ hai, thiết định then cài giữa tấm sàn này với tấm sàn khác và vít chúng lại. – Sử dụng đồng thời hai khoan.
Chú ý khi thiết định tấm sàn đầu tiên
– Trong trường hợp vít trực tiếp trên các tấm sàn, khoan sẵn một lỗ trên tấm sàn. – Đảm bảo ít nhất 5 mm khoảng cát giữa các tấm theo chiều ngang và dọc. (Tham khảo : Mùa đông phù hợp với khoảng cách nhỏ hơn, mùa hè phù hợp với khoảng cách rộng hơn)
